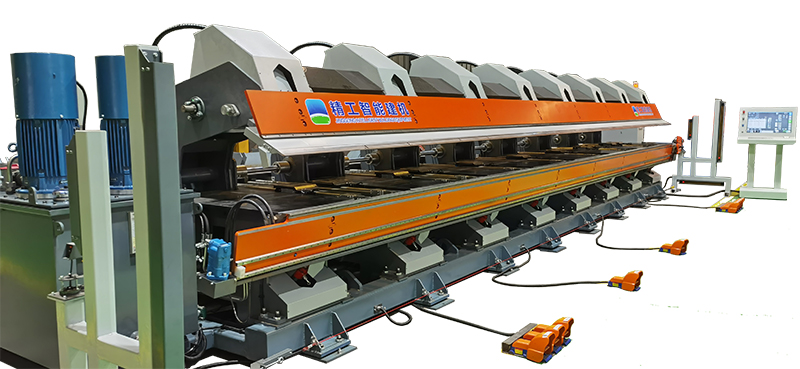

La presse plieuse intelligente à double tablier JSZW1000 est spécialement conçue pour l’industrie métallurgique. Le pliage est automatisé dans les deux directions, ce qui permet de fabriquer divers composants comme les pièces de faîtage, les avant-toits, les encadrures de porte et de fenêtre, les plateformes et autres structures métalliques, ainsi que les angles et bordures de divers composants. La machine permet aussi de plier et de traiter le métal pour d’autres applications.
Composants principaux
Fonctions
- Les pinces et les tables coulissantes inférieure et supérieure sont activées par des moteurs hydrauliques et une machine synchrone mécanique, ce qui améliore la précision et la synchronisation.
- La presse plieuse utilise un système hydraulique à fréquence variable à double pompe, combiné avec un système hydraulique de détection du poids et de compensation de pression pour améliorer l’efficacité énergétique de la machine. L’efficacité de la machine permet de fonction avec une consommation inférieure à 1 kW.
- L’insertion par les pinces arrières utilise plusieurs servomoteurs qui peuvent plier les bords de composants parallèles ou de composants de largeur irrégulière. Le mécanisme de charnière de la pince permet d’effectuer trois actions distinctes sur la tôle introduite dans la machine : pousser, pincer, pinçage de surcourse.
- La presse plieuse utilise un logiciel de contrôle conçu par notre entreprise avec une interface facile d’utilisation, permettant de programmer le fonctionnement, de superviser les opérations en temps réel, de contrôler les plans de production, et d’autres fonctions.
- Equipé d’une lame à forte résistance, la machine peut couper des plaques de métal de toutes les longueurs. Le mode de découpe peut être programmé et exécuté facilement pour produire des pièces standardisées.
- Utilise un mécanisme de pliage à deux charnières pour améliorer la rigidité du processus de pliage, permettant de traiter les plaques de métal épaisses.
- Le mécanisme coulissant des tables pliantes dispose d’un système de lubrification automatique.
- Notre équipement métallurgique est équipé de systèmes de protection de haut niveau dans plusieurs directions, incluant des rideaux légers standards dans trois directions et une protection laser anti-pincement.
Paramètres techniques
| Item | Paramètres |
| Longueur max. de pliage | 10 m |
| Profondeur gorge | 1220 mm |
| Nombre d’unités de pliage | 8 |
| Nombre d’unités de pinçage arrière | 11 |
| Puissance électrique de l’équipement | 33 kW |
| Puissance hydraulique | 2×15 kW |
| Source d’énergie | Courant alternatif 380V/50Hz |
| Température recommandée | +5℃～+45℃ |
| Pression hydraulique max. | 14 MPa |
| Pinçage hydraulique | Charge légère : 8 MPa Charge lourde : 12 MPa |
| Angle de pliage maximal | 150° |
| Distance de support max. | 1220 mm |
| Distance de support min. | 10 mm |
| Distance d’insertion pince arrière minimum | Pinçage : 15 mm Poussage : 10 mm |
| Vitesse d’insertion pince arrière | Max. 200 mm/s |
| Pression de l’air | 0.6 MPa |
| Vitesse de pliage | 6 s |
| Vitesse de pinçage | 150 mm/s |
| Vitesse de découpe | 17 s |
| Déplacement longitudinal de la lame | 48 mm |
| Poids | 23 T |
| Dimensions (L×l×h) | 11700×2120×1975mm |
