La refendeuse est principalement destinée au déroulage, au refendage et à l'enroulement de la tôle d'acier selon les exigences spécifiques du client. Elle se compose principalement d'un dérouleur, système de nivellement, système de cisaillement, système de refendage, système de manutention de la ferraille, système d'enroulement, système de déchargement, etc.
Nous pouvons concevoir et fabriquer des lignes de refendage selon vos exigences spécifiques.
Caractéristiques de performance
-
-
- Chariot de chargement de la bobine
Ce chariot se déplace vers l'avant et l'arrière, et peut soulever les bobines. Capacité maximale: 20T
-
-
-
- Dérouleur
Ce dérouleur est de type double roulement avec arbre et double tambour
Diamètre intérieur de la bobine: Φ508/Φ610
Largeur de la bobine: Max.1500mm
Capacité maximale: 20T
-
-
-
- Niveleur
Le niveleur à rouleau intègre 5 rouleaux de nivellement et 2 rouleaux de pincement.
-
-
-
- Boucle
La boucle est utilisée pour ajuster la vitesse de la bobine lorsqu'elle pénètre dans le dispositif de mesure.
-
-
- Dispositif d'alimentation de plaques
Le cylindre hydraulique commande le levage du rouleau de pressage.
- Dispositif d'alimentation de plaques
-
- Système de cisaillement
Adoptant une cisaille à vanne hydraulique, ce système est utilisé pour couper les deux extrémités de la plaque.
- Système de cisaillement
Informations plus détaillées

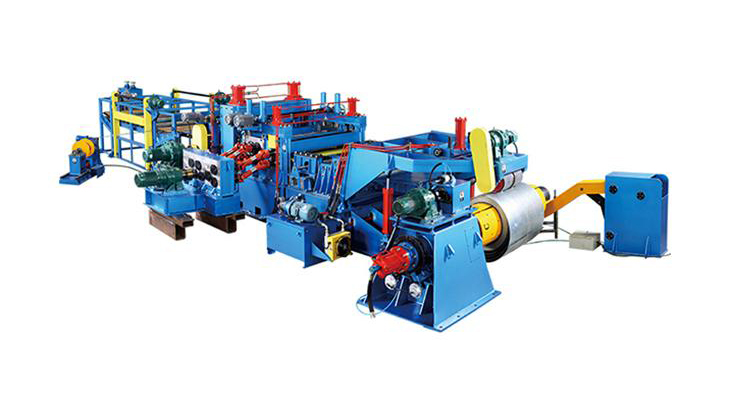

Refendeuse
Manipulation de la ferraille
Dérouleur
Paramètres techniques
| Eléments | Paramètres | ||||
| Modèle | JZ-3×1600 | JZ-6×1600 | JZ-8×1600 | JZ-12×2200 | JZ-16×2200 |
| Epaisseur (mm) | 0.3-3.0 | 1.0-6.0 | 2.0-8.0 | 2.0-12.0 | 3.0-16 |
| Poids de la bobine (T) | 35 | 35 | 35 | 35 | 40 |
| Largeur (mm) | 800-1600 | 800-1600 | 800-1600 | 800-2200 | 1000-2200 |
| Largeur minimale du produit fini (mm) | 35 | 65 | 75 | 75 | 75 |
| Vitesse de la ligne (mètre/minute) | 0-120 | 0-60 | 0-40 | 0-30 | 0-20 |
| Puissance (KW) | 200 | 220 | 160 | 130 | 150 |
| Zone mécanique (m) | 8×22 | 10×28 | 10×30 | 10×35 | 13×30 |
