La ligne de soudage de colonnes en forme de boîte JZ150 se compose d'une machine d'assemblage de boîtes, machine de soudage GPW, machine de soudage à l'arc submergé, machine de soudage par refusion, fraiseuse de surface, machine d'entrainement mobile, machine à retourner et convoyeurs. Notre ligne de soudage peut réduire la force de travail et améliorer l'efficacité du travail.
Elle peut être conçue selon votre site de production, capacité de production et votre investissement.
Caractéristiques de performance
-
-
- Machine d'assemblage de bardeau intérieur
Elle peut localiser et serrer le bardeau intérieur de la colonne. Elle est adéquate pour une dimension de section (400-1500) mm et une épaisseur de planche ≤80mm.
-
-
-

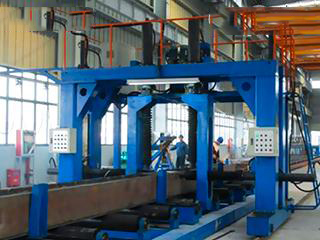

- Machine d'assemblage de colonne en forme de boîte
Cette machine dotée d'une structure en portique intègre un système de soudage en acier de rainure. Elle se compose d'un cadre de portique mobile, d'un cylindre de serrage avec cadre de tige à vis, d'un dispositif antichute, d'un système hydraulique, d'un système électrique, etc.
-
-
-
- Machine de soudage GPW à double arc double fil de type porte-à-faux
Appropriée pour le soudage de la colonne en forme de boîte, elle garantit la qualité du soudage et améliore l'efficacité du travail. Cette machine de soudage convient à une dimension de (400-1500)mm×(400-1500)mm pour la section de la pièce à usiner.
-
-
-
- Machine de soudage à fil par refusion porte-à-faux
Elle est adéquate pour le soudage de la tôle avec bardeau interne. La machine intègre la méthode de soudage SESW et des torches de soudage pour fil. La section de la pièce à usiner maximale appropriée est de (400-1500)mm×(400-1500)mm et l'épaisseur intérieure du bardeau interne est de 14-65mm.
-
-
-
- Porte-à-faux à double arc
Il est adéquat pour le perçage des trous de colonne pour le processus de soudage par refusion. Large section transversale pour la pièce à usiner (400-1500) mm; Hauteur (400-1500) mm, Diamètre maximum de perçage 50mm.
-
-
-
- Machine de fraisage de surface
Cette machine est utilisée dans le fraisage de la surface de la colonne en forme de boîte, du profilé H, etc. Elle convient à des dimensions de (400-1500)mm×(400-2400)mm pour la section de la pièce à usiner.
-
Informations plus détaillées

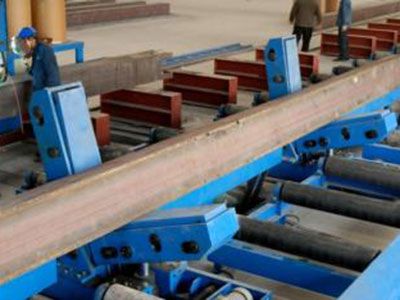

Unité de retournement à 180º- Convoyeurs
Paramètres techniques
| Eléments | Paramètres |
| Spécifications de la section (mm) | (300-1500)×(300-1500) |
| Longueur de la pièce à usiner (mm) | 4000-15000 |
| Epaisseur de la pièce à usiner (mm) | 16-80 |
| Poids de la pièce à usiner (T) | ≤20 |
| Capacité annuelle à un quart de travail | 5000-30000T (différentes configurations) |
