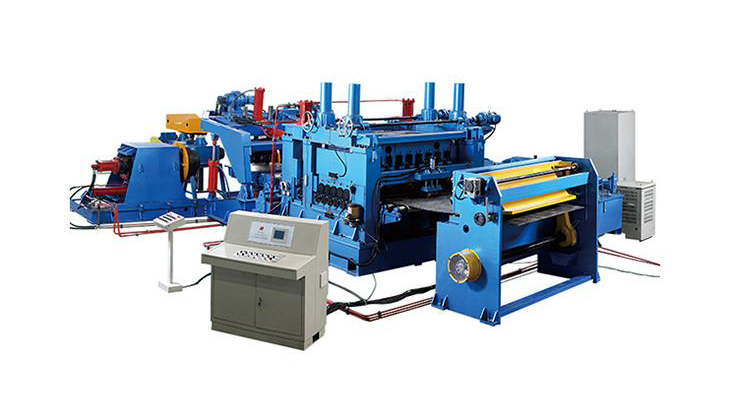

Intégrant une technologie optimisée et des matériaux de grande qualité, la ligne de coupe à longueur couvre principalement le déroulement, le nivellement, la coupe et l'empilement de la tôle d'acier. Elle peut être conçue et fabriquée selon les exigences spécifiques du client. Cette machine de découpe se compose d'un système de déroulement, de nivellement, d'alimentation, de découpe, de transport, d'empilement et ainsi de suite.
Caractéristiques de performance
-
- Enrouleur de papier
Il permet d'enlever les joints en papier se trouvant dans les bobines de feuilles.
- Enrouleur de papier
-
- Chariot de chargement des bobines
Se déplaçant verticalement et horizontalement, ce chariot est utilisé pour soulever les bobines.
Portée du levage de cylindres: 450mm
Diamètre extérieur de la bobine: Max. Φ1800mm/ Min. Φ1000mm
Largeur de la bobine: Max. 1600mm
Capacité de chargement maximale: 15T
- Chariot de chargement des bobines
-
-
- Dérouleur
Le dérouleur en porte-à-faux est équipé d'un mandrin extensible hydraulique. Un système de freinage pneumatique de type disque contrôle le dérouleur selon la vitesse de la machine principale, notamment en cas de desserrage de la bobine.
Diamètre intérieur approprié pour la bobine: Φ508, Φ610, Φ762
Largeur de la bobine: Max. 1600mm
Capacité de chargement maximale: 15T
-
-
- Dispositif d'alimentation de plaques
Le cylindre hydraulique permet de commander le levage du rouleau de pressage. Le moteur AC2.2kw entraine le mouvement du rouleau pour une alimentation des plaques dans le niveleur. Le redresseur contrôlé par cylindre hydraulique effectue le redressement de la tête des plaques.
- Dispositif d'alimentation de plaques
-
-
- Rouleau de pincement et niveleur
La ligne adopte 15 rouleaux de nivellement, 2 rouleaux de pincement, 8 unités supportant les rouleaux, un dispositif d'entrainement et un cadre supérieur et inférieur.
-
-
-

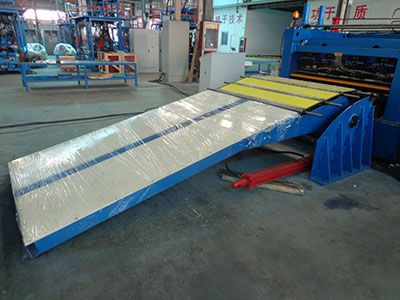

- Boucle
La boucle est appliquée dans l'ajustement de la vitesse de la bobine lorsqu'elle pénètre dans le dispositif de mesure.
-
Informations plus détaillées
Deuxième niveleur
Cisaille
Dispositif d'empilage
Système de lubrification
Paramètres techniques
| Modèle | JH-3×1600 | JH-6×1600 | JH-10×1600 | JH-12×2000 | JH-16×2200 | JH-20×2200 | JH-30×2200 |
| Epaisseur (mm) | 0.5-3.0 | 1.5-6.0 | 2.5-10 | 3.0-12 | 4.0-16.0 | 5.0-20 | 7.5-30 |
| Poids de la bobine (T) | 35 | 30 | 35 | 35 | 35 | 40 | 40 |
| Largeur (mm) | 800-1600 | 800-1600 | 800-1600 | 1000-2000 | 1000-2200 | 1000-2200 | 1000-2200 |
| Nombre de rouleaux de nivellement | ≥15 | ≥13 | ≥11 | ≥11 | ≥9 | ≥9 | ≥9 |
| Vitesse de la ligne (mètre/minute) | 0-60 | 0-40 | 0-30 | 0-30 | 0-20 | 0-20 | 0-20 |
| Puissance (KW) | 90 | 155 | 240 | 255 | 255 | 305 | 460 |
| Zone mécanique (m) | 8×30 | 8×35 | 8×30 | 10×32 | 10×53 | 10×55 | 10×56 |
| Spécifications de matériaux de la bobine de coupe | Matériau de coupe | Acier carbone commun, acier inoxydable, plaque enduite colorée et acier ordinaire galvanisé | ||
| Largeur de bobine (mm) | 200-650 | 600-1350 | 600-1600 | |
| Épaisseur de bobine | 0.2-2.0 mm | 0.2-2.0 mm | 0.3-3.0 mm | |
| Poids de bobine (T) | 6 | 15 | 15 | |
| Vitesse de la ligne (m/min) | 15-50 m/min | 15-50 m/min | 15-60 m/min | |
| Longueur de coupe (mm) | 300-1500 | 600-2500 | 1000-4000 | |
| Puissance (kw) | 75 | 95 | 110 | |
| Zone mécanique (m) | 4×16 | 7×20 | 9×26 | |
