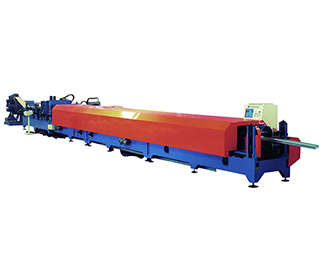

La profileuse pour pannes C&Z dotée d'un système de changement automatique peut produire des profils Cee et Zee. Elle permet donc de changer rapidement et automatiquement les profils sans la nécessité de remplacer les rouleaux. Cette machine de profilage intègre un écran qui affiche clairement le changement de spécifications. Le système PLC permet un contrôle automatique des processus de poinçonnage vertical, de découpe et de profilage.
Composants principaux
-
Dérouleur hydraulique -
Dispositif de guidage et de nivellement -
Equipement de poinçonnage hydraulique -
Équipement de coupe hydraulique (pré-coupe) -
Rouleau de profilage changeable -
Empileur de produits finis -
Système de commande électrique -

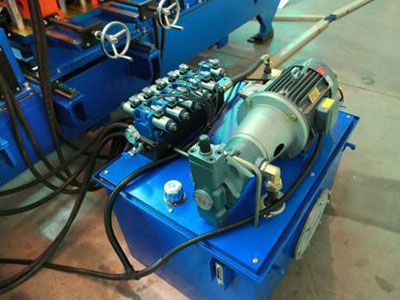

Système hydraulique
Paramètres techniques
| Eléments | Paramètres | ||
| Profilé | Pannes C et Z | ||
| Matériau | Type | Bande d'acier | |
| Epaisseur | Limite d'élasticité: 230-300(Mpa) | 1.6-3.2mm | |
| Limite d'élasticité: 300-350(Mpa) | 1.6-2.6mm | ||
| Vitesse de profilage maximale | 30 | ||
| Matériau du rouleau | D2 | ||
| Méthode d'entrainement du rouleau | Moteur ou Hydraulique | ||
| Contrôleur | PLC | ||
| Pression du système hydraulique (Mpa) | 20 | ||
| Puissance totale (KW) | 65 | ||
| Poids total (KG) | Environ 18000 | ||
