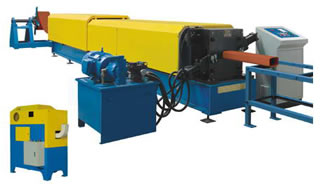

Cette machine de profilage est utilisée pour fabriquer des tuyaux de descente par processus de profilage des feuilles d'acier colorées. Elle intègre un système de contrôle PLC et une unité de conversion de fréquence AC pour l'ajustement de vitesse, lui permettant de réaliser de façon automatique et fiable le processus de coupe-à-longueur. Cette profileuse haute efficacité a obtenu un droit de propriété intellectuelle et un brevet national.
La profileuse pour profilé coudé est un équipement complémentaire qui peut être employé pour le cintrage et le rétrécissement des tuyaux de descente. Cette machine adopte une méthode de contrôle par came permettant de réaliser un processus automatique pour la production. L'angle peut être ajusté manuellement.
Nous pouvons concevoir et fabriquer des machines de profilage pour la réalisation de profils différents et selon les exigences des clients.
-
Dérouleur -
Système de profilage -
Unité de cintrage -
Dispositif post-coupe -
Inspection
| Modèle | HS-134 | HS-118 | |
| Spécifications du tuyau de descente | 134×93 | 118×89 | |
| Matériaux | Type | Feuille d'acier colorée | |
| Epaisseur (mm) | 0.45-0.55 | ||
| Limite d'élasticité (Mpa) | 230-300 | ||
| Vitesse de profilage (m/min) | 10 | ||
| Matériau du rouleau | Acier 45# au chrome | ||
| Méthode d'entrainement du rouleau | Transmission par chaîne | ||
| Contrôleur | PLC | ||
| Opération | Écran tactile et Bouton | ||
| Pression du système hydraulique (Mpa) | 12 | ||
| Puissance du moteur de la station hydraulique (KW) | 7.5 | ||
| Puissance du moteur principal (KW) | 3 | ||
| Puissance totale (KW) | 10.5 | ||
| Poids total (KG) | 8000 | ||
